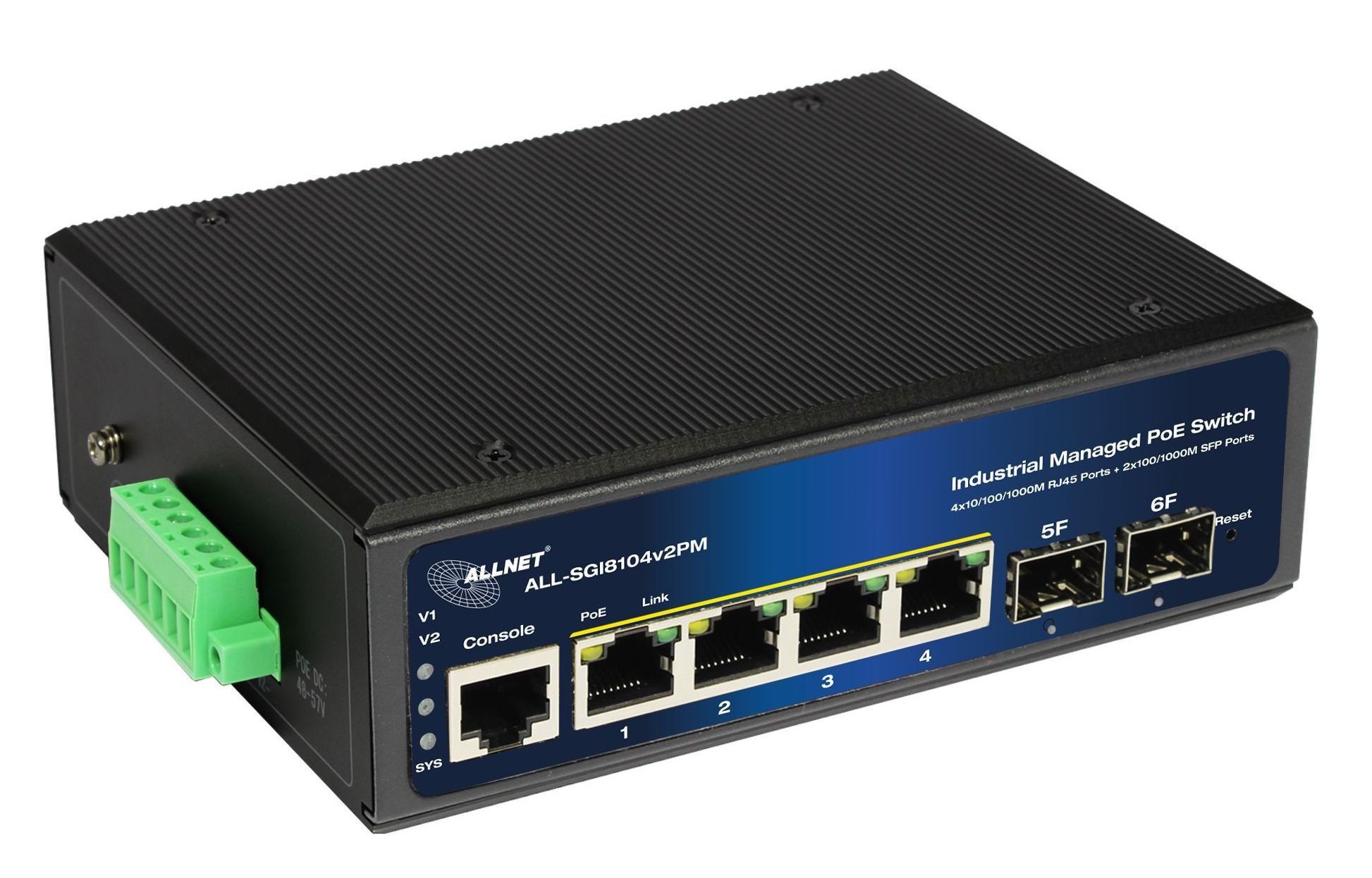

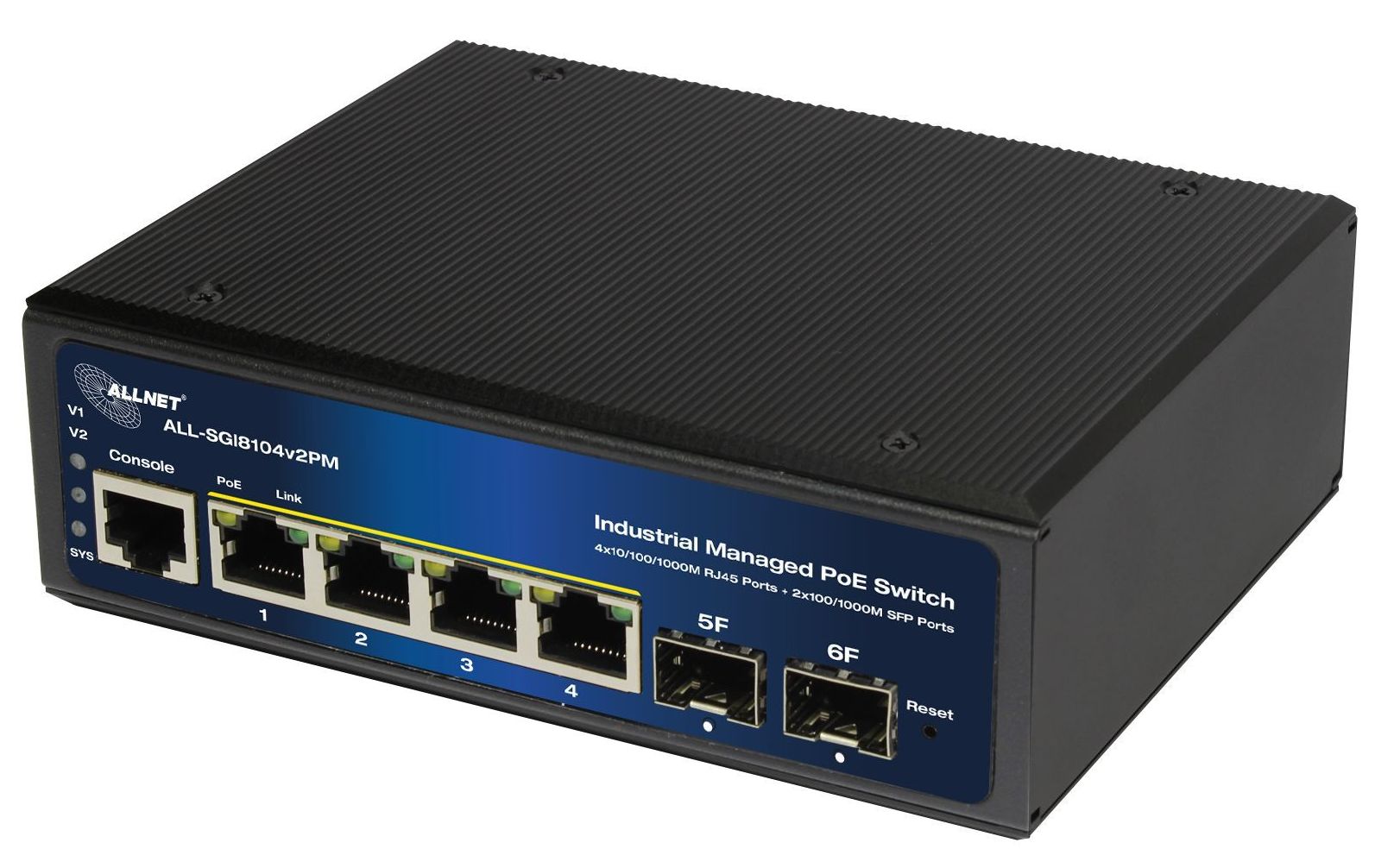

ALLNET Switch full managed industrial 4 Port Gigabit 120W - 4x PoE+ - 2x SFP - Lüfterlos - DIN - ALL-SGI8104v2PM

Preis anfragen
SKU: 200923 Kategorie:

Lüfterloser 4-port Gigabit full managed Industrie PoE Layer 2+ Ethernet Switch nach IEEE802.3at

Highlights:

  • 4-Gigabit Ports mit PoE AF-AT Unterstützung bis zu 30Watt pro Port
  • 2x SFP Ports für LWL-GBIC z.b. ALL4750/4751-INDU etc.
  • PoE Ports 1-4 max. PoE IEEE802.3at 30W
  • Layer2+ Features wie 802.1Q VLAN, Port Isolation IGMP, LLDP, PoE+ Management, IP source Guard, ACLs etc.
  • Unterstützt Spaning Tree STP (802.1D) und RSTP (802.1W) und MSTP (802.1s)
  • Unterstützt PoE management wie PoE Scheduling, PoE PD-alive, Port PoE Priority, Soft-Reboot PoE Non-Stop
  • Unterstützt G.8032 quick ring protocol. Selbst-Heilung <20ms
  • Max. PoE Budget = 120 Watt
  • Lüfterloses Metallgehäuse mit optimierter Wärmeableitung
  • Einfache Nutzung als Tischgerät, Wandmontage oder Hutschiene
  • Erweiterter Temperaturbereich von -40°C ~ +75°C

ALLNET ALL-SGI8104v2PM L2+ managed switch mit 4 Ports PoE ist ein industrieller Switch mit 4-Port Gigabit 802.3af/at PoE + 2-Port Gigabit SFP optical port. Er verfügt über ein robustes IP40-Gehäuse und ein redundantes Stromversorgungssystem. Der industrielle Managed Switch bietet benutzerfreundliche, aber fortschrittliche IPv6/IPv4-Management-Schnittstellen und eine Soft-Reboot-PoE-Nonstop-Funktion und ist die beste Investition für expandierende Industrieunternehmen oder die Aufrüstung ihrer Netzwerkinfrastruktur.

Intelligente PD-Alive-Prüfung für eingefrorene PDs

Der industrielle PoE-Switch ALL-SGI8104v2PM mit 8 Ports kann so konfiguriert werden, dass der Status der angeschlossenen PDs in Echtzeit überwacht wird. Sobald der PD nicht mehr funktioniert und reagiert, startet der ALL-SGI8104v2PM die Stromversorgung des PoE-Ports neu und bringt den PD wieder zum Laufen. Außerdem wird die Zuverlässigkeit dadurch erheblich verbessert, dass der PoE-Port die PD-Stromversorgung zurücksetzt, wodurch sich der Verwaltungsaufwand für den Administrator verringert.

rD42HqQaismwcl0UV5Ul1EkcqTvuk97s Genial-Media GbR

PoE-Zeitplanfunktion zur Energieeinsparung

Zum Schutz der Umwelt kann der ALL-SGI8104v2PM-Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen.

Genial-Media GbR

Geplanter PD-Neustart

Der intelligente PoE-Switch ALL-SGI8104v2PM ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert.

tKlFM5jikhvFE2yE4SDQZHZ1AXWhSKyl Genial-Media GbR

Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen

Der ALL-SGI8104v2PM unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen.

d2SNMGFXLZFy81aDNYW02538YMpSQyEq Genial-Media GbR

1588-Zeitprotokoll für industrielle Computernetzwerke

Der ALL-SGI8104v2PM eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ethernet.

Genial-Media GbR

Starke Layer-2-Funktionen

Der Layer-2-Ethernet-Switch ALL-SGI8104v2PM kann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SGI8104v2PM den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt.

Effiziente und vielfältige Verwaltungsmethoden

Für eine effiziente Verwaltung ist der ALL-SGI8104v2PM mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet.

Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.

Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich.

Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.

Intelligenter PoE-Switch mit SFP-DDM-Funktion

Der ALL-SGI8104v2PM unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.

Die technische Ausstattung und das stabile Gehäuse machen den Switch zur idealen Lösung im industriellen Bereich. Lieferung ohne Netzgerät – bitte separat bestellen!

Technical Details:

Model ALL-SGI8104v2PM
Copper Ports 4-10/100/1000BASE-T RJ45 auto-sensing ports
Fiber Ports 2-100/1000BASE-T SFP interfaces, supports 100/1000Mbps dual mode
PoE Ports 4-802.3af/802.3at PoE Injector Ports
Console Ports 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1)
Switch Architecture Store-and-Forward
Switch Fabric 12Gbps/non-blocking
Throughput 8.928Mpps @64 bytes
Address Table 8K entries
Share Data Buffer 4.1 Mb
Jumbo Frame 9216 Bytes
SDRAM 1Gb
Flash Memory 128Mb
Flow Control IEEE 802.3x pause frame for full-duplex ; Back pressure for half-duplex
Reset Button >2 sec.: Factory default and reset

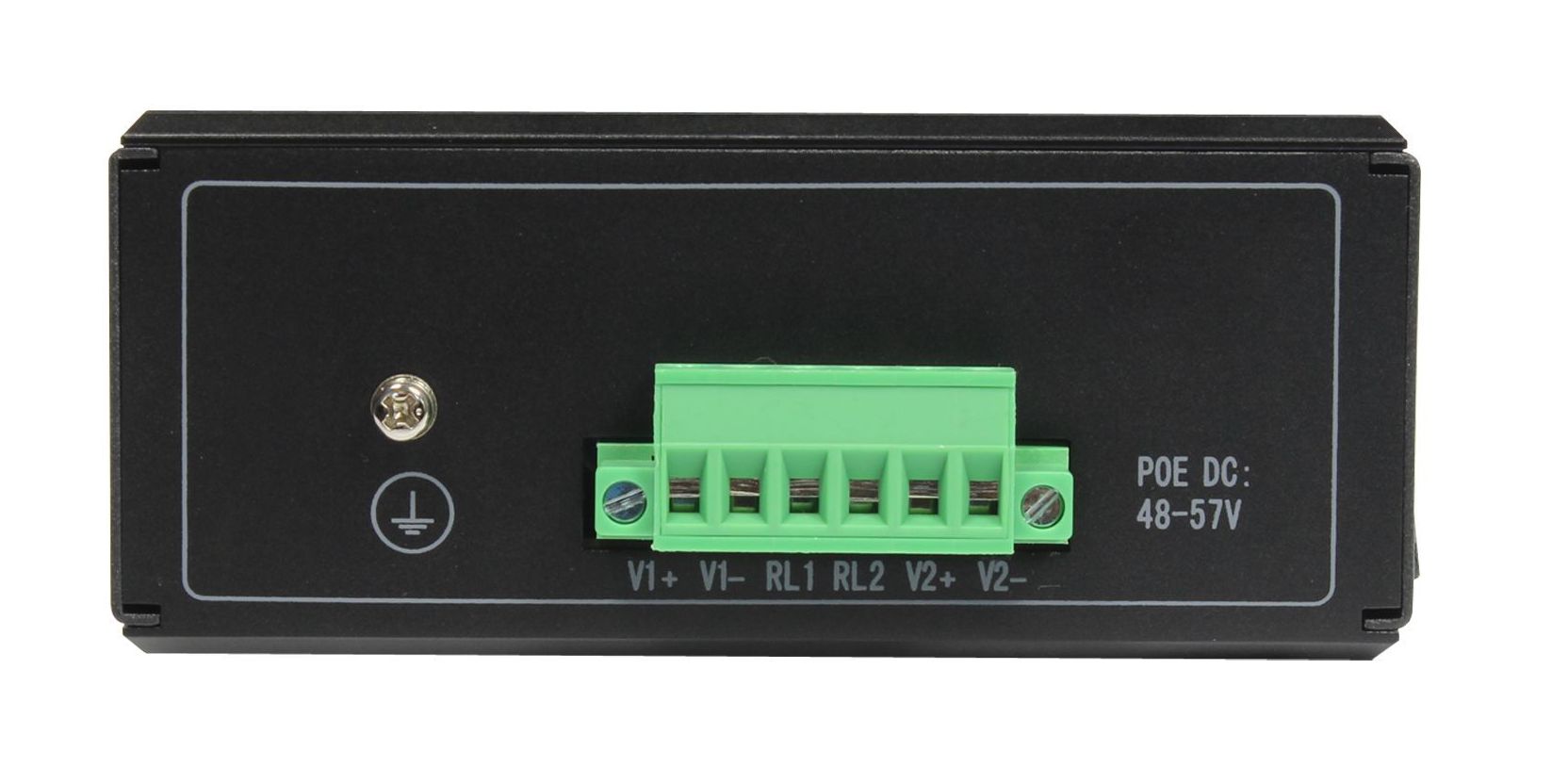

Power Supply 48 ~ 57 VDC, 50/60Hz,Dual DC
PoE Standards IEEE 802.3af Power over Ethernet/PSE

IEEE 802.3at Power over Ethernet Plus/PSE

PoE Power Supply Type Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af)

Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at)

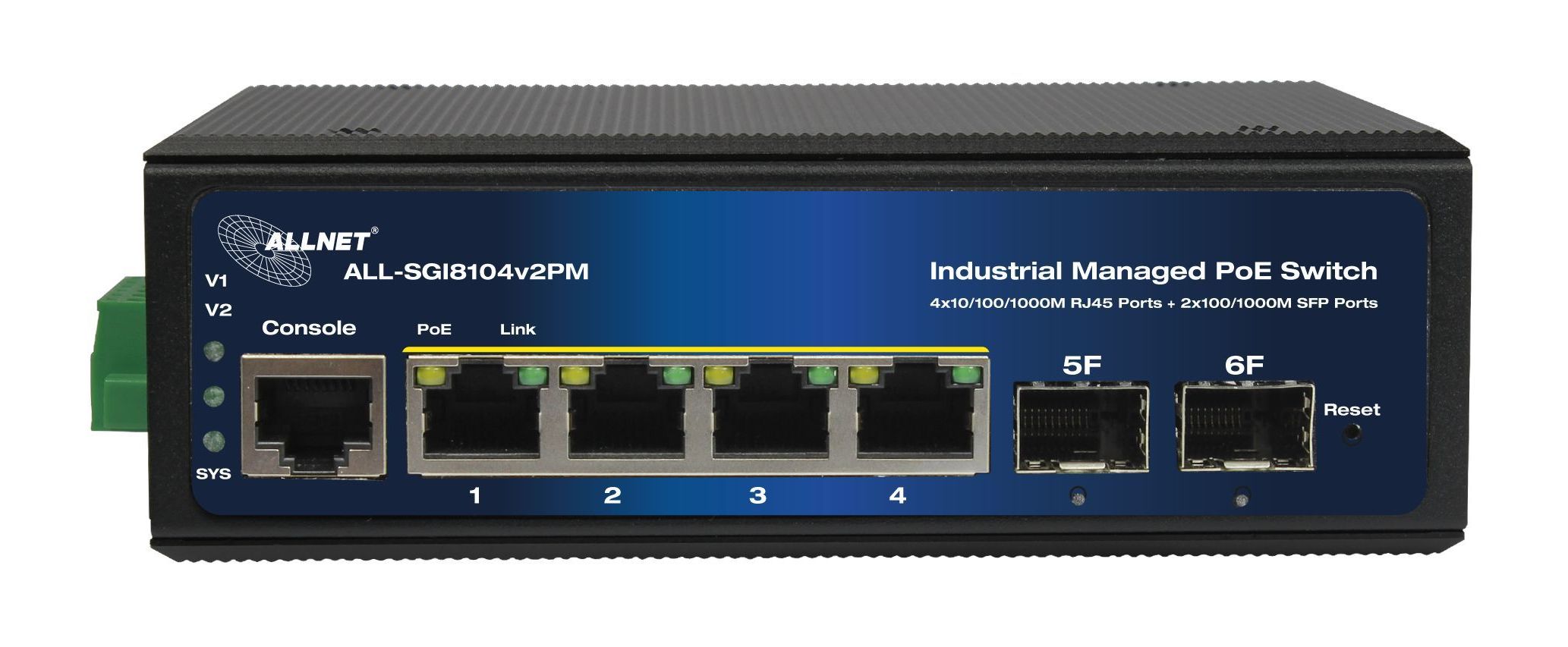

LED Indicators Power: Green

Solid on–power work normal,off–power disconnected

System:Green

Blink–work normally, solid on–soft work abnormal, fast blink–soft upgrade

PoE: Yellow

Solid on–PoE work normally, Off–PoE doesn’t work, Blink–PoE overload

10/100/1000T RJ45 Interfaces (Port 1 to Port 4): 1000 LNK/ACT (Green),

Blink–port connected with data transmission;

Solid on–port connected without data transmission

100/1000Mbps SFP Interfaces (Port 5 to Port 6): Green

Blink- port connected with data transmission;

Solid on- port connected without data transmission

EMC Surge Immunity:6KV Per: IEC61000-4-5

ESD Protection: ESD Level 4 Per: IEC61000-4-2;EFT Level 4 Per: IEC61000-4-4

Dimension 145x112x47.2mm
Weight 0.6kg
Working Temperature -40°C to 75°C
Storage Temperature -40°C to 80°C
Operation Humidity 5% to 95%, non-condensing
MTBF 50,000hrs

Layer 2 functions

Port configuration Auto-negotiation

Flow Control

Port Mirror: TX/RX/BOTH; Many-to-1 monitor

CPU Mirror

Traffic statistics

Link Aggregation Static link aggregation

LACP(Dynamic Trunk/Static Trunk)

Algorithm based on Source/Destination MAC

Algorithm based on Source/Destination IP

MAC Table Aging Time

Static MAC address

Dynamic MAC address management

VLAN 4094 Active VLANs

4094 VID

802.1Q Tag VLAN

Port VLAN

Protocol VLAN

MAC VLAN

Voice VLAN

802.1ad Q-in-Q tunneling

Private VLAN (Protected port)

GARP/GVRP

ACL 256ACLs

L2, L3 e L4

Time-based ACL

IP ACL

MAC ACL

MAC-IP ACL

User-Defined ACL

ICMPv6

Spanning tree 802.1D Spanning Tree Protocol (STP)

802.1w Rapid Spanning Tree Protocol (RSTP)

802.1s Multiple Spanning Tree Protocol (MSTP)

Loop Guard

Root Guard

TC-BPDU Guard

BPDU Guard

BPDU Filter

Ring Protection <20ms G.8032 ERPS Ring

Fast Ring

ALLNET Ring, < 20ms

Multicast 256 groups

IGMP v1/v2/v3 Snooping, Fast Leave

MLD Snooping

Multicast VLAN

IGMP filter

MVR

Multicast Routing

QOS 8 mapping IDs to 8 level priority queues

CoS port-based

CoS 802.1p-based

CoS DSCP-based

Scheduling algorithms SP, WRR, SP+WRR

Storm Control (Broadcast, Multicast, Unknown Unicast)

Bandwidth control per port

SWRR, DWRR for Scheduling

Flow Redirect

Precedence

TOS

Rate Limiting(Ingress/Egress)

Stri Priority

Security Features Port Security

MAC address filter

ARP Association (Manual, ARP scanning, DHCP snooping)

ARP Protection

AAA

DAI

DoS (Denial of Service)

Classification of packages based on: End.MAC, IP End, TCP / UDP Ports,

Protocol Type;

802.1x Authentication (port-based e MAC-based)

TACACS/TACACS+ Authentication

RADIUS Authentication

DHCP Filter

Guest VLAN

SSLv2/SSLv3/TLSv1

SSHv1/SSHv2

Restriction of WEB access based on: IP Address, And. MAC and Port;

Port Isolation

Loopback detection

Management SNMP v1/v2c/v3 with Full Private MIBs

RMON 4 groups

WEB (HTTP/HTTPS)

CLI (Telnet, Console, SSHv1/v2)

Firmware upgrade via console/web/TFTP

Configuration Backup/Reload

Dual Firmware

LLDP

Configuration Export/Import

CDP Aware

OAM (IEEE802.3ah)

CFM (IEEE802.1ag)

sFlow

Telnet Client

Synchronization,

IEEE1588

Support IEEE1588v2 transparent clock
Other Features DNS Client

DHCP Relay

DHCP Client

DHCP Snooping

DHCP Option 66

DHCP Option 67

DHCP Option 82

NTP/SNTP Client

UPNP

UDLD

PoE management Total PoE power budget control

Per port PoE function enable/disable

PoE admin-mode control

PoE port power feeding priority

Per PoE port power limitation

PD classification detection

PD alive check

PoE schedule

Soft-reboot PoE Non-stop

Maintenance Cable Diagnostics

Ping

SFP DDM (Digital Diagnostics Monitoring)

Thermal protection

System log (Local and Remote)

Memory and CPU Monitoring

Tracert/ Tracert 6

 Layer 3 functions

Static Routing IPv4 Unicast: Static Routing (Software Base)

IPv6 Unicast: Static Routing (Software Base)

IPV6 IPv6 neighbor discovery (ND)

Path maximum transmission unit (MTU) discovery

Internet Control Message Protocol (ICMP) version 6

TCPv6/UDPv6

Ping6

Telnet(v6)

Http/Https

Interface IPV6

ACL IPV6

Gewicht 0,8 kg
EAN

4038816200921

Hersteller

ALLNET

Herstellerartikelnummer

ALL-SGI8104v2PM

Garantie

36 Monate

Handbuch_EN

https://shop.allnet.de/media/pdf/d3/f3/9b/200923_1-Handbuch_EN.pdf

Handbuch

https://shop.allnet.de/media/pdf/25/24/3f/200923_1-Handbuch.pdf

Datenblatt

https://shop.allnet.de/media/pdf/89/5c/10/200923-Datenblatt.pdf

Datenblatt_EN

https://shop.allnet.de/media/pdf/74/f9/b6/200923-Datenblatt_EN.pdf

Datenblatt_FR

https://shop.allnet.de/media/pdf/db/8c/a0/200923-Datenblatt_FR.pdf

Datenblatt_ES

https://shop.allnet.de/media/pdf/86/8d/b9/200923-Datenblatt_ES.pdf

Management

full managed

SFP Port Anzahl

2

LAN Geschwindigkeit

1Gbit/S

PoE Port Leistung

30W at

SFP Geschwindigkeit

SFP 1GBit

PoE Budget

<200 Watt

Belüftung Switch

Lüfterlos

Einsatzort Switch

Industrial DIN

Anzahl Ports PoE/LAN

4/0
