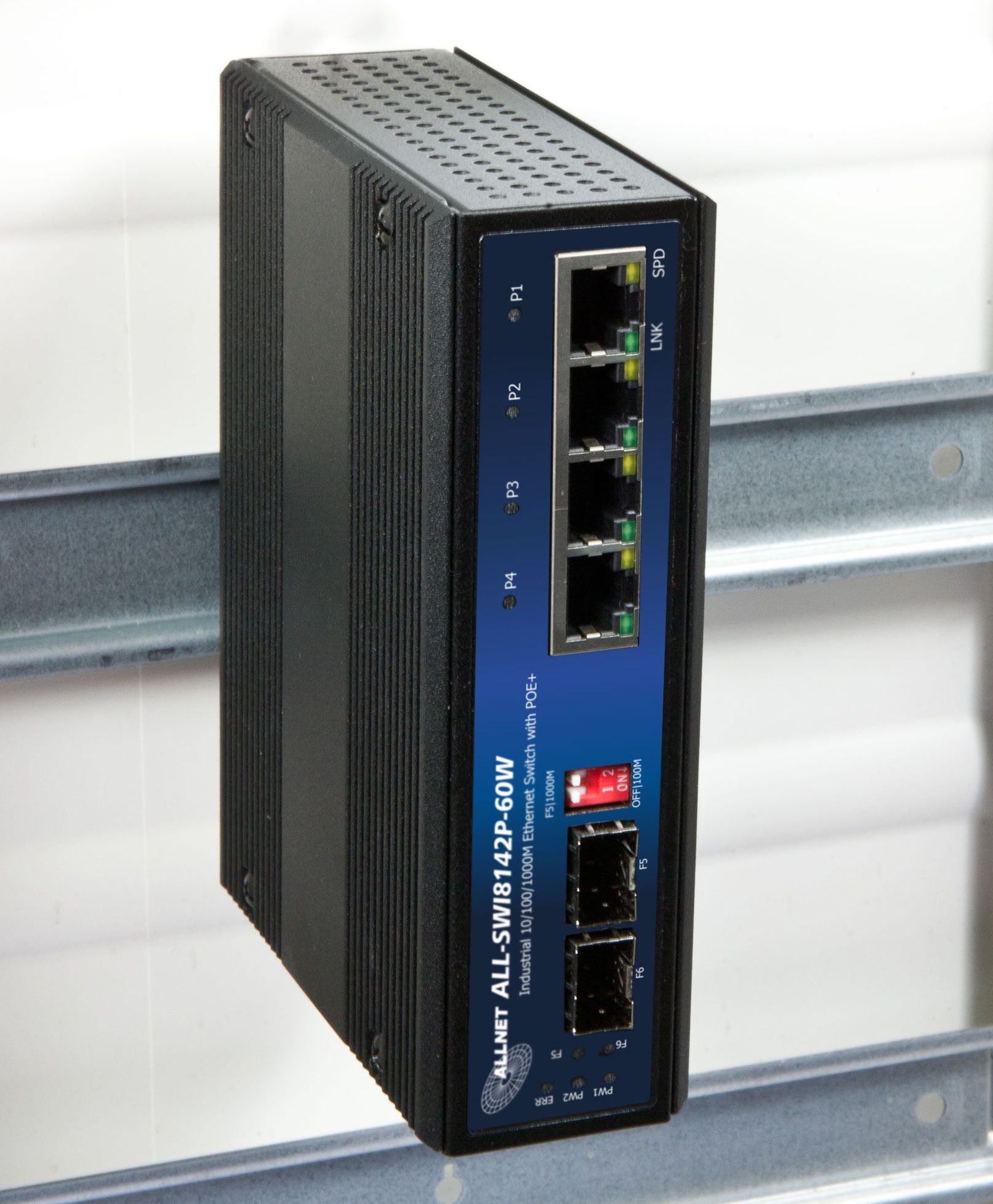

ALLNET Switch unmanaged industrial 4 Port Gigabit 240W – 4x PoE++ – 2x SFP – DIN – ALL-SWI8142P-60W

Preis anfragen
SKU: 134063 Kategorie:

Highlights:

  • 4 Port Industrial Gigabit POE Injektor in widerstandsfähigem Gehäuse
  • 4 x 60W Giga TX PSE (802.3af/at POE+) + 2×100/1000M SFP-Slots
  • 48-56V DC redundante Stromversorgung
  • Erweiterte Betriebstemperatur: -40°C bis +75°C

Dieser High Power Industrial Gigabit Switch verfügt über vier 60W Gigabit PSE Ports und stellt so bis zu 60 Watt PD für Outdoor Kameras, Beleuchtung oder andere High Power PD Geräte zur Verfügung. Es können Eingangsspannungen von 48 bis 56V DC angebunden werden,  die besonders bei IP Videoüberwachung, Verkehrsüberwachung oder vielen weiteren Anwendungen benötigt werden. Es kann als Stand-Alone Gerät oder kaskadiert mit weiteren Geräten über SFP angebunden werden.

Technische Daten:

IEEE Standard

IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3z 1000Base-X Gigabit Ethernet
IEEE802.3x Flow Control and Back Pressure,
IEEE802.3af for POE
IEEE802.3at for POE+

Switch Architecture

Back-plane (Switching Fabric): 12Gbps

Data Processing

Store and Forward

Flow Control:

IEEE 802.3x Flow Control and Back Pressure

Jumbo Frame

9KB

MAC address Table Size

1K

Packet Buffer Size

1M

Network Connector:

4xRJ-45 10/100/1000BaseT(X) auto negotiation,
4 Giga 60Watts POE+ 802.3at/af PSE port
Auto MDI/MDI-X function, Full/Half duplex
2 x SFP 100/1000M BaseX

Network Cable

UTP/STP Cat.5e or above Cable

EIA/TIA-568 10-ohm (100m)



Protocol

CSMA/CD

LED

PW1(Power 1) Green,
PW2(Power 2) Green,
ERR (Fault) Amber,

TX/RJ-45 port:
LNK (Link/Active) Green,
SPD(Speed) 10/100(OFF) ,1000 (Green)

SFP Fiber Per port:
Link (Green)
Active Flash

DIP Switch

DIP 1:   OFF: Port 5 SFP ON(DEFAULT)
ON: Port 5 SFP OFF
DIP 2:   OFF: SFP 1000M (DEFAULT)
ON: SFP 100M

Reserve polarity protection

Present

Overload current protection

Present

Power Supply

Redundant Dual DC 48V-56V Power Input
POE input 48-56VDC

Power Consumption

5.76W@48 VDC full load, Without POE
Max total power 240 Watts,
Max per port 60Watts

Alarm Relay Contact

Relay outputs with current carrying capacity of 1 A @24VDC,
Relay in short circuit mode when 2 powers are connected. in open circuit mode when only one power supply is connected

POE power

POE power per port 60watts. Maximum total power 240Watts.  Supports IEEE802.3af/at

Removable Terminal Block

Provide 2 Redundant power, Alarm relay contact ,6 Pin
Wire range: 0.34mm^2 to 2.5mm^2
Solid wire (AWG):12-24/14-22
Stranded wire(AWG): 12-24/14-22
Torque:5lb-In/0.5Nm/0.56Nm
Wire Strip length: 7-8mm

Operating Temperature

-40?~75? fully tested.

Operating Humidity

5% to 95% (Non-condensing)

Storage Temperature

-40?~85?

MTBF (mean time between failure)

510,304 hrs ( MIL-HDBK-217F) at 25°C

Housing

Rugged Metal ,IP30 Protection

Case Dimension (L x W x D)

142mmx43mmx105mm (LxWxD)

Installation mounting

DIN Rail mounting and Wall Mounting

Certifications:

EN55022/24

ITE equipment

EN55011

Industrial, Scientific and Medical (ISM) equipment

Safety

IEC EN60950-1

EMC/EMS

CE, FCC, VCCI

EMI

FCC Part 15 Subpart B Class A,
CE EN 55022 Class A

EN 50155 / EN 60068-2-6

Vibration

EN 50155 / EN 60068-2-27

Shock

EN 50155 / EN 60068-2-32

Free Fall

Gewicht 0,09 kg
Größe 0,25 × 0,2 × 0,065 cm
EAN

4038816059574

Hersteller

ALLNET

Herstellerartikelnummer

ALL-SWI8142P-60W

Garantie

24 Monate

Datenblatt_ES

https://shop.allnet.de/media/pdf/7e/ca/d4/134063-Datenblatt_ES.pdf

Datenblatt_FR

https://shop.allnet.de/media/pdf/19/0e/fd/134063-Datenblatt_FR.pdf

CE

https://shop.allnet.de/media/pdf/2d/e9/6b/134063-CE.pdf

Datenblatt

https://shop.allnet.de/media/pdf/93/e2/de/134063-Datenblatt.pdf

Management

unmanaged

Belüftung Switch

Mit Lüfter

SFP Port Anzahl

2

LAN Geschwindigkeit

1Gbit/S

SFP Geschwindigkeit

SFP 1GBit

PoE Budget

<300 Watt

Einsatzort Switch

Industrial DIN

Anzahl Ports PoE/LAN

4/0

PoE Port Leistung

60W Microsemi
